Введение в проблему устойчивости навигации к ЭМИ и радиочастотным помехам
Сегодня навигационные системы являются неотъемлемой частью многих отраслей — от авиации и морского транспорта до автомобильных и бытовых приборов. Однако, с увеличением количества источников электромагнитных излучений, вопрос устойчивости навигационных компонентов к электромагнитным импульсам (ЭМИ) и радиочастотным помехам (РЧП) становится все более актуальным.
Электромагнитные импульсы — это мощные кратковременные электромагнитные воздействия, которые способны вывести из строя электронные компоненты или нарушить работу систем передачи данных. Радиочастотные помехи — это более длительные по времени, но частые в современном мире излучения, создаваемые множеством источников: от мобильных телефонов до промышленных трансмиттеров.
Почему так важна устойчивость навигационных систем?
Навигационные системы контролируют местоположение и перемещение объектов в пространстве. Сбой в работе GPS, ГЛОНАСС, Galileo, BeiDou или других систем может привести к:
- Потере ориентации транспорта;
- Нарушению планирования маршрута;
- Опасности для пассажиров и грузов;
- Сбоям в логистике и безопасности на производстве;
- Ошибкам в автоматизированных системах управления.
Статистика указывает, что до 20% всех отказов навигационных систем связано с воздействием электромагнитных факторов, что подчеркивает необходимость тщательного тестирования.
Методы тестирования навигационных систем на устойчивость к ЭМИ и РЧП
Существует несколько основных подходов к испытаниям и анализу надежности навигационных систем по отношению к воздействию электромагнитных помех.
1. Лабораторные испытания с использованием генераторов ЭМИ

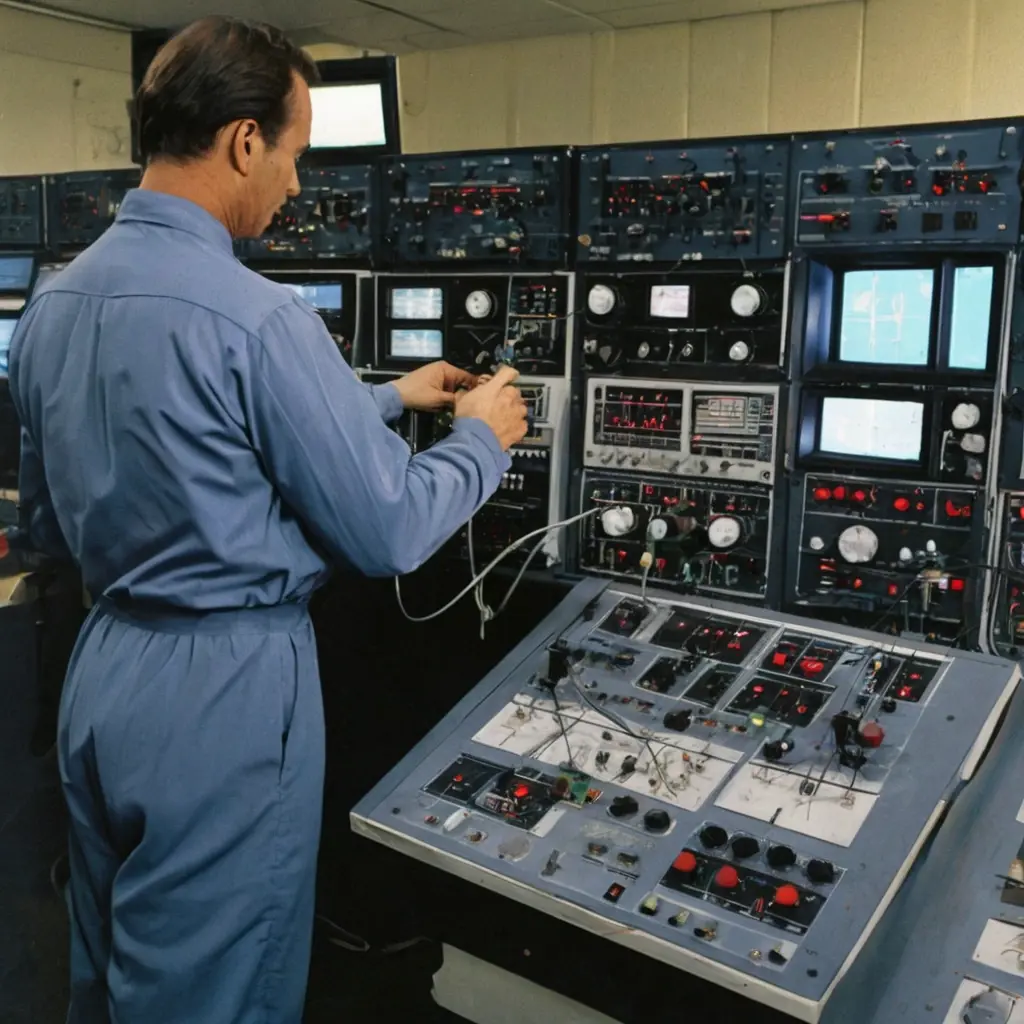

В специальных лабораториях создаются контролируемые условия:
| Метод | Описание | Преимущества | Ограничения |
|---|---|---|---|
| Генерация ЭМИ | Создание мощных импульсных электромагнитных полей, имитирующих воздействие | Точная настройка параметров, возможность повторения тестов | Дороговизна оборудования, ограниченный спектр влияний |
| РЧП имитация | Использование широкополосных источников радиочастотных колебаний | Имитация реальных окружающих условий | Трудности в воспроизведении эндогенных помех |
Пример: Навигационный блок авиационного дрона подвергался испытаниям с ЭМИ мощностью до 50 кВ/м с длительностью импульса около 100 нс. В результате были выявлены критические узлы, требующие экранирования.
2. Полевые испытания в реальной обстановке
В условиях воздействия естественных и искусственных радиочастотных излучений проверяется работа навигационной системы:
- Использование мегаполисов с насыщенной радиочастотной средой;
- Испытания вблизи электростанций, линий электропередачи;
- Испытания на специальных полигонах с источниками ЭМИ.
Полевые тесты позволяют учесть влияние множества пересекающихся факторов, но часто усложняют анализ результатов из-за переменного внешнего фона.
3. Моделирование и программный анализ
В сочетании с физическими тестами применяется численное моделирование воздействия ЭМИ и РЧП на внутренние компоненты систем, выявляются зоны уязвимости.
Типичные виды воздействий и их характеристики
Для понимания тестового процесса важно знать основные характеристики помех.
Электромагнитный импульс (ЭМИ):
- Длительность: от нескольких наносекунд до микросекунд;
- Амплитуда: может достигать десятков киловольт на метр;
- Источник: ядерные взрывы, молнии, электромагнитное оружие;
- Основной эффект: мгновенный выброс энергии, вызывающий сбоев или повреждения.
Радиочастотные помехи (РЧП):
- Диапазон частот: от десятков кГц до нескольких ГГц;
- Характер: длительные или периодические сигналы с разной интенсивностью;
- Источник: радиостанции, передатчики, промышленное оборудование;
- Эффект: искажение сигналов связи, нарушение работы датчиков.
Критерии оценки устойчивости навигационных систем
Испытания навигационных систем оцениваются по следующим параметрам:
- Стабильность приема сигналов — способность правильно принимать спутниковые сигналы без искажений;
- Корректность вычислений координат — точность, с которой определяется местоположение;
- Время восстановления — скорость возвращения к нормальной работе после помех;
- Защищенность аппаратных компонентов — физическая стойкость к воздействию импульсов;
- Программная фильтрация — применение алгоритмов подавления помех.
Примеры результатов тестов и статистика надежности
Рассмотрим обобщённые данные нескольких исследований по тестированию систем GPS и ГЛОНАСС:
| Тип системы | Процент отказов при ЭМИ | Среднее время восстановления | Уровень помех |
|---|---|---|---|
| Мобильные GPS-приёмники | 15% | 5 секунд | 50 кВ/м (импульс), 100 мкВт/м² (РЧП) |
| Авиационные системы ГЛОНАСС | 7% | 2 секунды | 70 кВ/м (импульс), 150 мкВт/м² (РЧП) |
| Военные навигационные системы | 3% | 1 секунда | 100 кВ/м (импульс), 200 мкВт/м² (РЧП) |
Вывод очевиден: системы, разработанные с учетом защиты от ЭМИ и помех, значительно более устойчивы в сложных условиях.
Советы по повышению устойчивости навигационных систем
Основываясь на результатах тестов и опыте инженеров, можно выделить несколько рекомендаций:
1. Аппаратная защита
- Экранирование электронных компонентов специальными материалами;
- Использование ферритовых фильтров и подавителей помех;
- Резервирование критических цепей и применение стабильных источников питания;
- Конструкция с удалением высокочастотных проводников.
2. Программные методы
- Обработка сигналов с использованием адаптивных фильтров;
- Автоматическая коррекция ошибок;
- Дифференциальные алгоритмы для повышения точности;
- Мониторинг и диагностика состояния для своевременного переключения режимов.
3. Планирование испытаний
- Проведение комплексных тестов с имитацией реальных условий эксплуатации;
- Использование статистического анализа результатов;
- Периодическое повторение испытаний после обновления элементов;
- Учет новых видов помех и соответствующая адаптация методик.
Заключение
Тестирование устойчивости навигационных систем к электромагнитным импульсам и радиочастотным помехам является критически важным этапом создания надежных устройств. Сложность и разнообразие влияний требуют комплексного подхода — от аппаратных решений до программных алгоритмов обработки. Собранная статистика и примеры демонстрируют, что при надлежащем уровне защиты навигационные системы могут успешно функционировать даже в условиях интенсивных помех.
«Для инженеров и разработчиков навигационных систем важно помнить: устойчивость к электромагнитным воздействиям — не роскошь, а необходимая норма современного высокотехнологичного продукта. Внимательное тестирование и продуманная защита помогут снизить риски аварий и увеличить доверие пользователей к системам навигации.» – эксперт по электромагнитной безопасности
Таким образом, инвестирование в тесты и защитные технологии сегодня — залог безопасного и стабильного будущего в сфере навигации.
