Введение
Позиционирование в подземных сооружениях и тоннелях представляет собой сложную задачу из-за отсутствия прямого сигнала GPS и множества препятствий, искажений сигналов и ограниченного пространства для размещения оборудования. Чтобы преодолеть эти ограничения, все чаще применяются гибридные радиооптические системы (ГРОС), которые сочетают радиочастотные и оптические технологии позиционирования для повышения точности и надежности.
В данной статье рассматриваются методы тестирования таких систем, их преимущества и сложности, а также представляются обзоры на примерах практического применения.
Что такое гибридные радиооптические системы позиционирования?
Основные компоненты и принципы работы
Гибридные радиооптические системы позиционирования — это комплексные решения, которые используют одновременно радиочастотные (RF) сигналы и оптические технологии, такие как инфракрасные лучи, лазеры или светодиодные системы, для определения координат объекта.
- Радиочастотные технологии: обычно включают Wi-Fi, ультраширокополосные (UWB), Bluetooth и другие методы, позволяющие передавать сигнал на большие расстояния и проникать через преграды.
- Оптические технологии: обеспечивают высокую точность в зонах прямой видимости, используя лазерные системы или светодиоды и камеры для распознавания положения.
Преимущества гибридного подхода
- Повышение надежности за счет взаимодополнения технологий.
- Улучшение точности позиционирования в условиях шума и многолучевых отражений.
- Снижение зависимости от одного канала связи и повышение устойчивости к глушению и помехам.
- Гибкость в адаптации под разные условия подземных сооружений.
Особенности подземных сооружений и тоннелей, влияющие на позиционирование
Факторы, затрудняющие работу традиционных систем
Подземные объекты обладают целым рядом характеристик, затрудняющих локализацию и навигацию:
- Полное отсутствие GPS-сигнала.
- Сложная конфигурация пространства с излучающими отражения поверхностями.
- Высокий уровень радиопомех и шумов.
- Ограниченное пространство, затрудняющее установка оборудования.
Влияние многолучевого распространения сигналов
Отражения радиоволн от стен, пола и потолка тоннелей создают многолучевые эффекты, которые приводят к искажению сигналов и ошибкам позиционирования. Это особенно критично для радиочастотных методов без поддержки оптики.
Методология тестирования гибридных систем в подземных условиях
Этапы тестирования
- Подготовительный этап: выбор тестовых площадок, установка базовых станций и оптических маяков.
- Калибровка оборудования: синхронизация радиочастотных и оптических модулей, проверка связи.

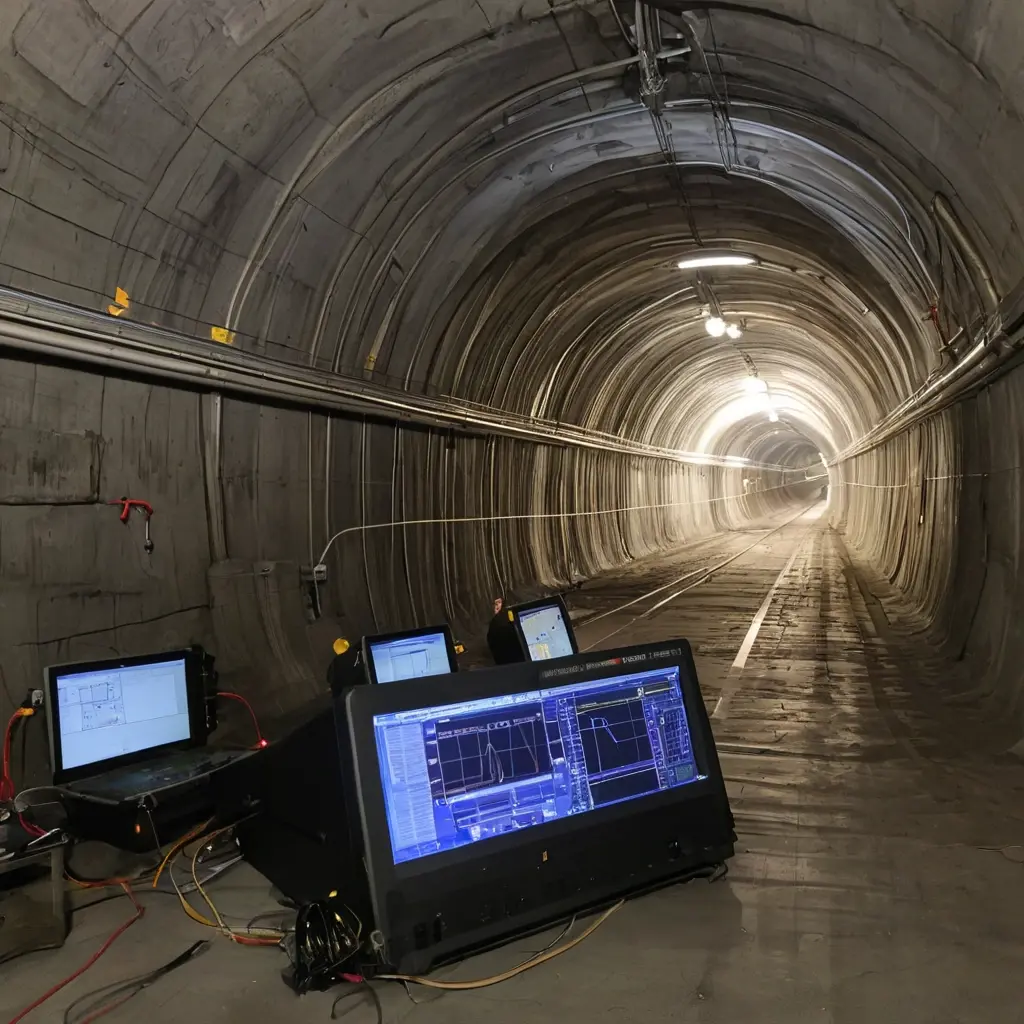

- Полевые испытания: измерение координат подвижного объекта в реальном времени с последующей записью данных.
- Анализ и обработка данных: сопоставление результатов гибридной системы с эталонными измерениями (лазерное сканирование, лазерные дальномеры).
- Оптимизация алгоритмов: настройка фильтров и алгоритмов слияния данных для повышения точности.
Основные показатели эффективности
| Показатель | Описание | Желаемые значения |
|---|---|---|
| Точность позиционирования | Среднеквадратическая ошибка определения положения | 1-3 метра в тоннелях; до 10 см в зонах оптической видимости |
| Надежность сигнала | Доля времени без потери связи | Более 95% |
| Задержка передачи данных | Время от измерения до вывода координат | Менее 200 мс |
| Проходимость препятствий | Способность системы работать при частичной блокировке сигнала | Около 80% условий |
Примеры практического тестирования и результаты
Пример 1: Тоннель метрополитена в крупном городе
В одном из метрополитенов Европы была внедрена ГРОС, включающая UWB радиомодули и лазерные маяки. Во время испытаний удалось достичь средней точности позиционирования 1,2 метра вдоль тоннеля и менее 0,5 м в зоне прямой видимости оптических маяков. Надежность системы составила 97%, что значительно превзошло показатели чисто радиочастотных систем.
Пример 2: Горный тоннель для транспорта
В горном тоннеле протяженностью 8 км испробовали систему с Bluetooth 5.2 и инфракрасным позиционированием. Результаты показали, что при существенных электромагнитных помехах от техники, оптическая часть позволяла сохранить точность в пределах 3 метров, что в 2 раза лучше, чем изначально прогнозировалось.
Сравнительная таблица результатов
| Параметр | Метро (UWB + лазер) | Горный тоннель (Bluetooth + ИК) |
|---|---|---|
| Средняя точность | 1.2 м / 0.5 м (оптика) | 3 м |
| Надежность сигнала | 97% | 93% |
| Задержка | 150 мс | 190 мс |
Преодоление сложностей в работе гибридных систем
Основные проблемы и способы их решения
- Многолучевость радиосигналов: внедрение алгоритмов фильтрации и использования массивов антенн для выделения прямого сигнала.
- Потеря оптических маяков: установка избыточного количества устройств и динамическое переключение между ними.
- Энергопотребление и габариты устройств: применение современных энергоэффективных компонентов и компактных дизайнов.
- Калийбровка и синхронизация: использование автоматизированных процедур для минимизации ошибок и упрощения обслуживания.
Рекомендации и советы по тестированию гибридных систем позиционирования в тоннелях
Опыт показывает, что успешное внедрение и тестирование гибридных систем в подземных сооружениях требуют комплексного подхода:
- Обязательно проводить тесты в реальных условиях эксплуатации, а не только в лаборатории.
- Использовать комбинированные методы верификации — лазерное сканирование, контрольные точки и т.д.
- Внедрять адаптивные алгоритмы, которые могут переключаться между режимами работы в зависимости от условий.
- Планировать избыточное покрытие оптическими маяками для повышения надежности.
- Проводить периодическую калибровку систем и обновление ПО.
«Тестирование гибридных радиооптических систем — это не просто проверка технологии, а комплексный процесс адаптации к уникальным условиям подземной среды. Только при системном подходе возможно добиться стабильного и точного позиционирования, что крайне важно для безопасности и эффективности работы в тоннелях.» — эксперт в области навигационных систем.
Заключение
Гибридные радиооптические системы позиционирования являются перспективным направлением развития локализационных технологий для подземных сооружений и тоннелей. Их способность компенсировать слабости отдельных технологий позволяет достигать высокой точности и надежности даже в самых сложных условиях.
Тестирование таких систем требует тщательной подготовки, учета специфики подземных пространств и использования комплексных методик проверки. Практические примеры свидетельствуют о значительном улучшении качества позиционирования благодаря гибридному подходу.
Таким образом, при правильной реализации и тестировании эти системы становятся эффективным инструментом для навигации, контроля безопасности и управления объектами в подземных пространствах.
